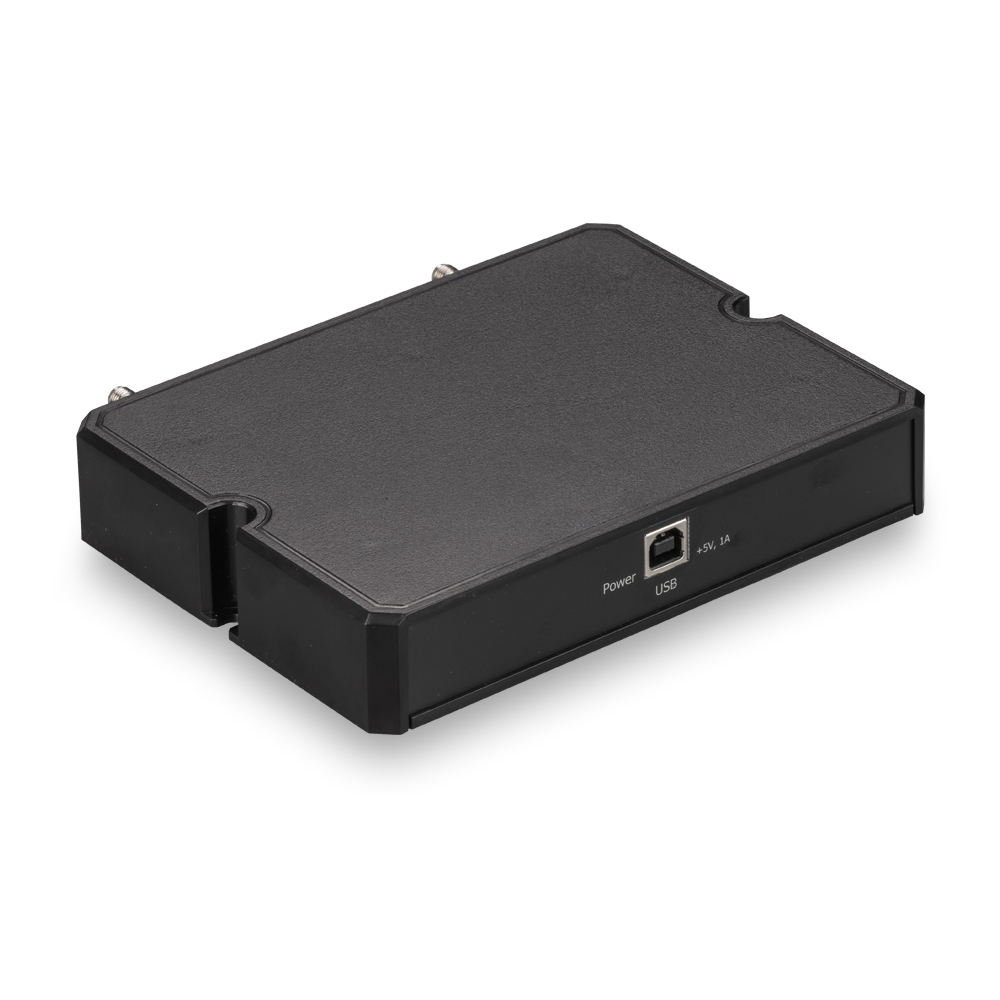

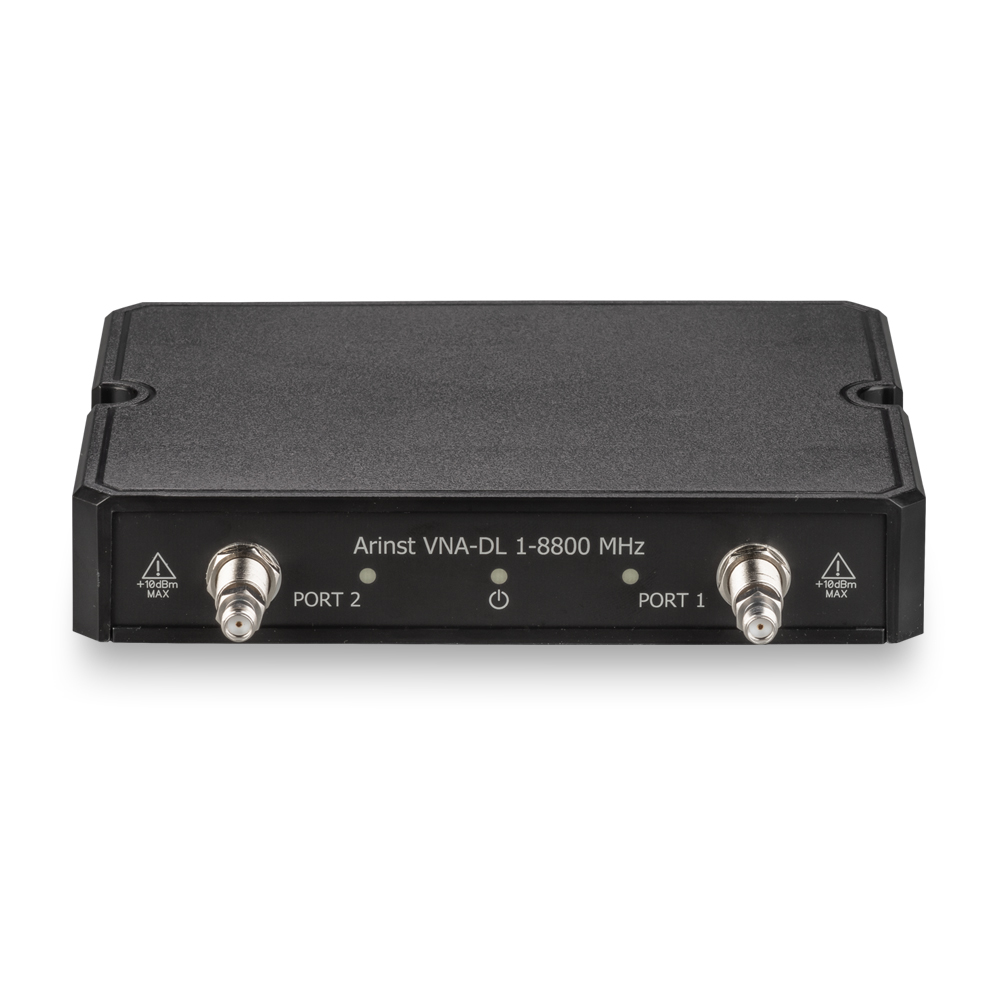

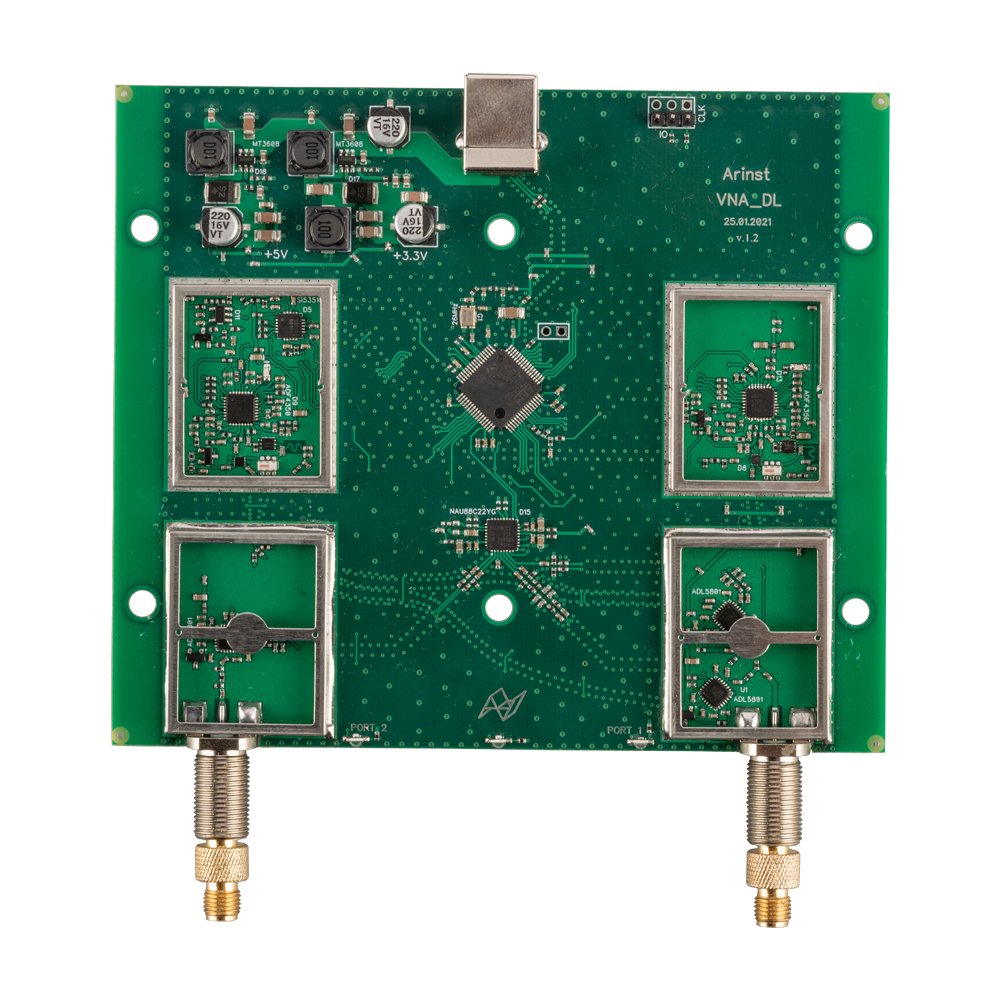

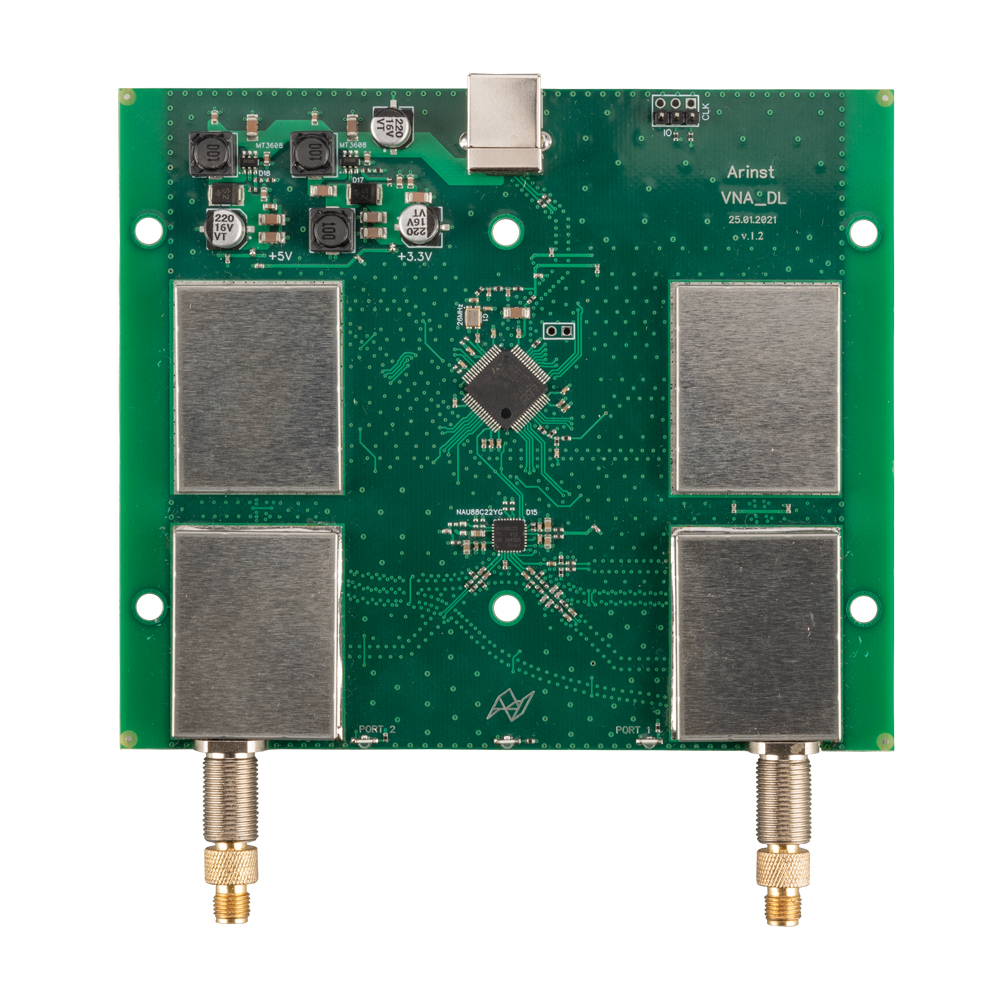

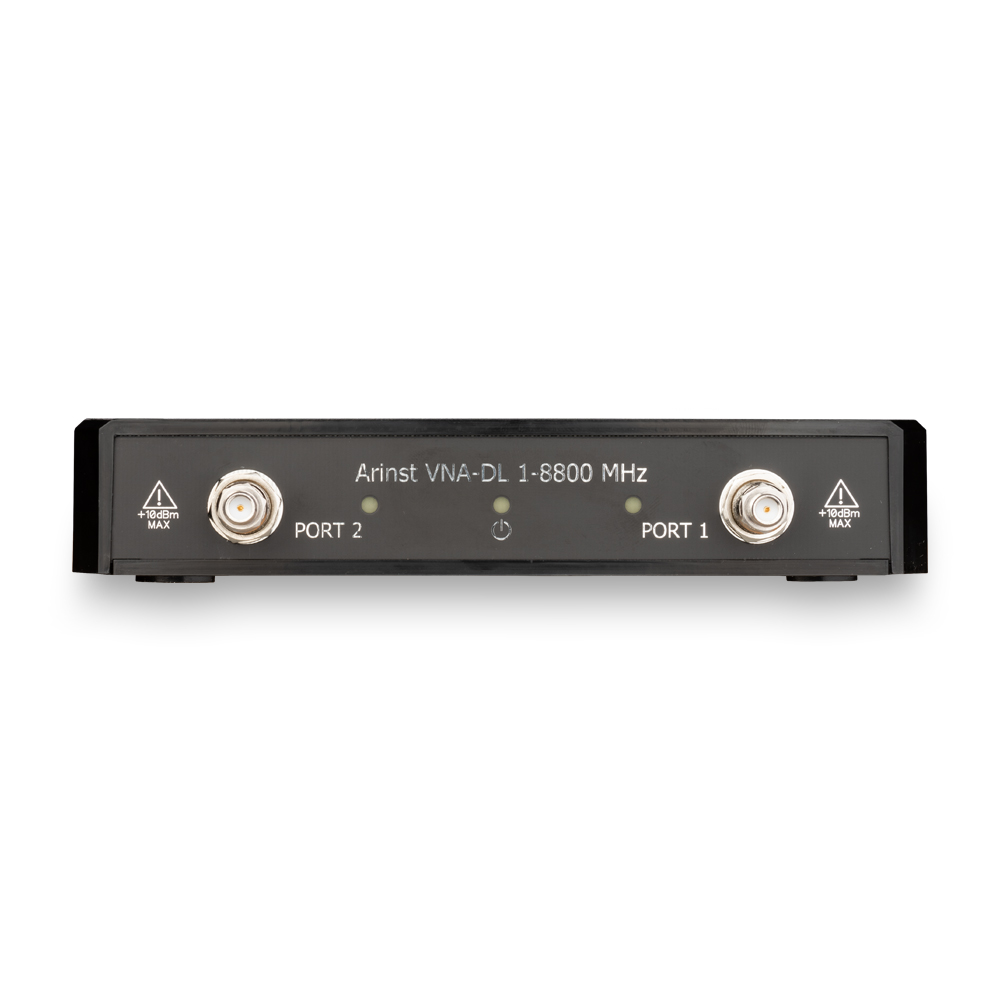

ARINST VNA-DL 1-8800 MHz двухпортовый векторный анализатор цепей

Программу для работы с прибором скачайте отсюда.

Для кого?

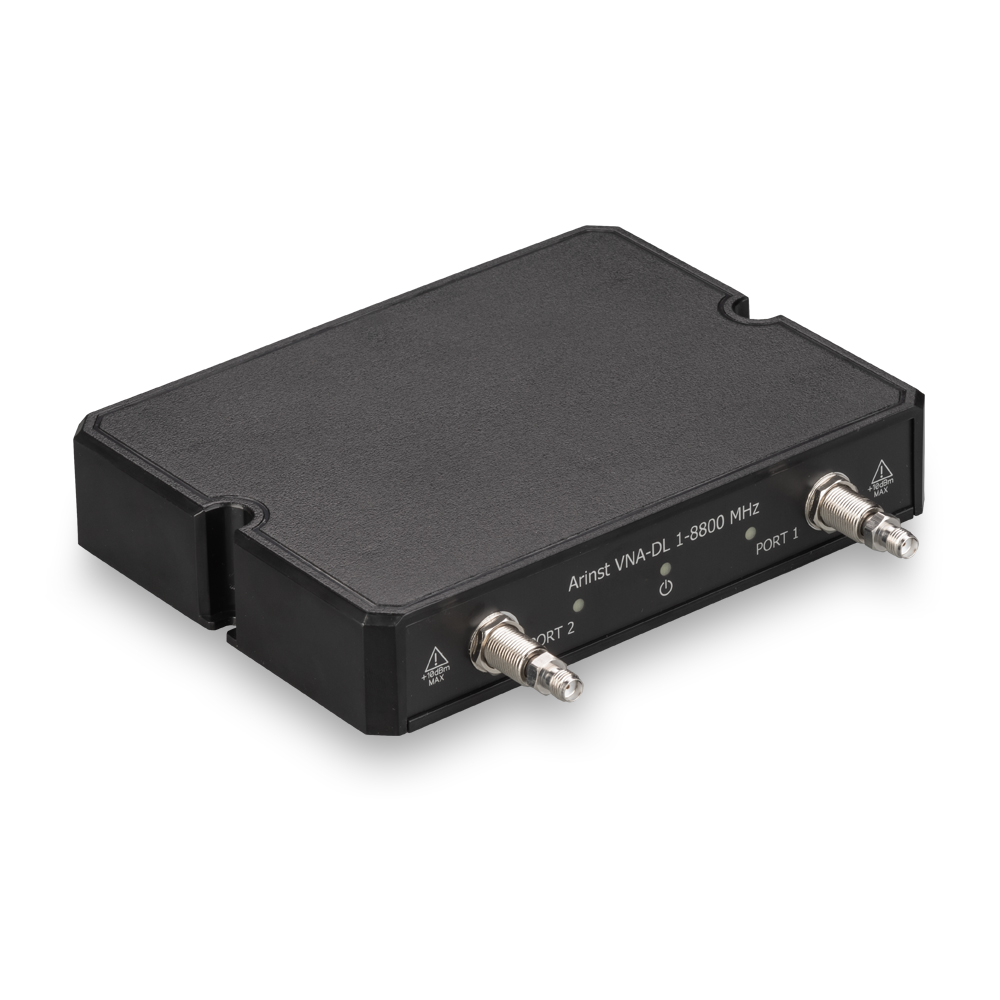

Двухпортовый векторный анализатор цепей ARINST VNA-DL 1-8800 MHz выполнен в пластиковом корпусе в виде настольного прибора, предназначен для измерений параметров различных радиотехнических устройств (антенн, фильтров, усилителей и т.д.) при разработке и изготовлении телекоммуникационного оборудования. Прибор идеально подходит для мастерских, радиолюбителей, учебных заведений, сервисных центров. Для работы требуется ПК с ОС Windows 7-10 (в комплект поставки не входит).

 Например, с помощью прибора можно выполнить следующие работы:

• Произвести согласование импедансов с помощью диаграммы Смита
• Настроить антенну
• Измерить коэффициент стоячей волны
• Измерить АЧХ пассивных и активных устройств
• Измерить ФЧХ пассивных и активных устройств
• Настроить фильтры основной селекции, фильтры промежуточной частоты
• Измерить затухание в кабеле, микрополосковой линии, волноводе
• Измерить расстояние до повреждения в кабеле или его длину

Для калибровки прибора рекомендуется использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.
Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.

Преимущества двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz:

• широкий диапазон рабочих частот: от 1 до 8800 МГц
• высокая скорость сканирования – 500 точек/с
• малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
• отображение практически всех возможных интерпретаций коэффициента отражения и коэффициента передачи
• измерение потерь  и расстояния до повреждения в кабеле
• сохранение пользовательских предустановок и результатов измерений – трасс (в формате Touchstone)
• возможность компенсации электрической длины кабеля
• сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов

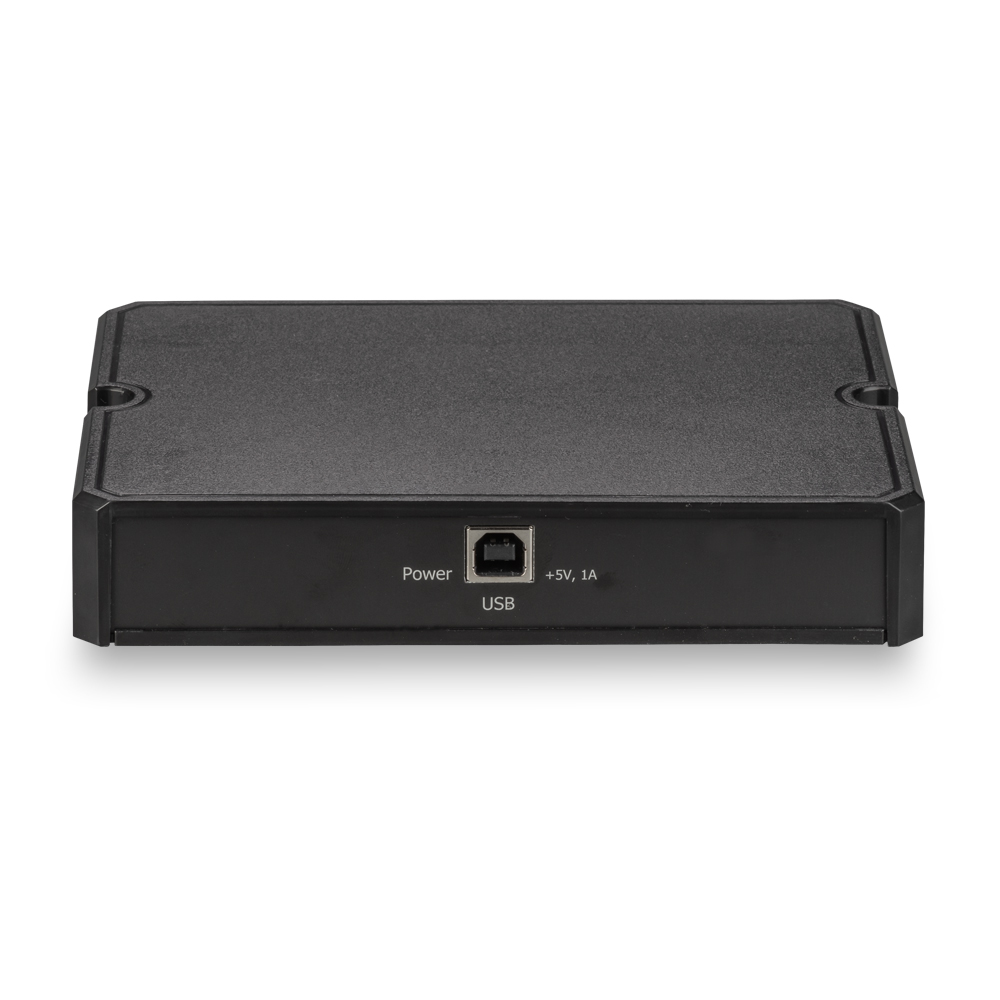

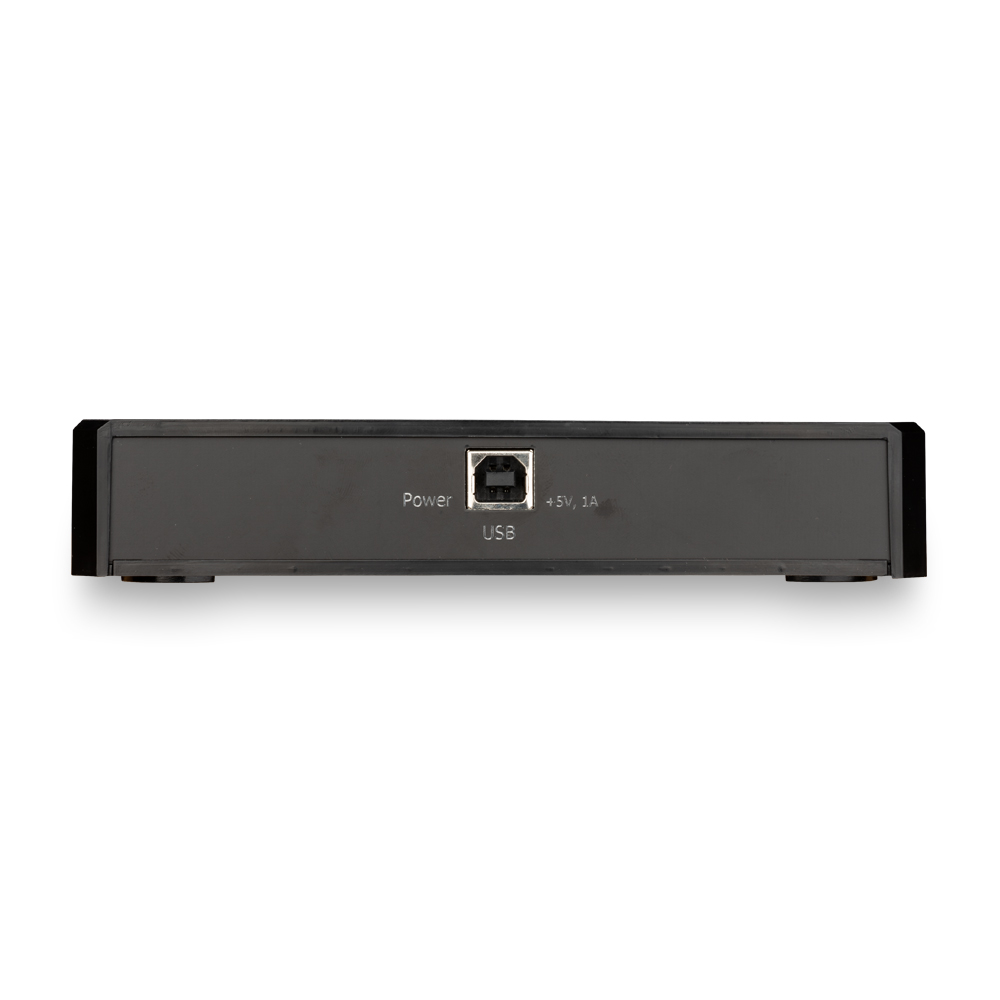

• питание и управление прибором через USB порт ПК

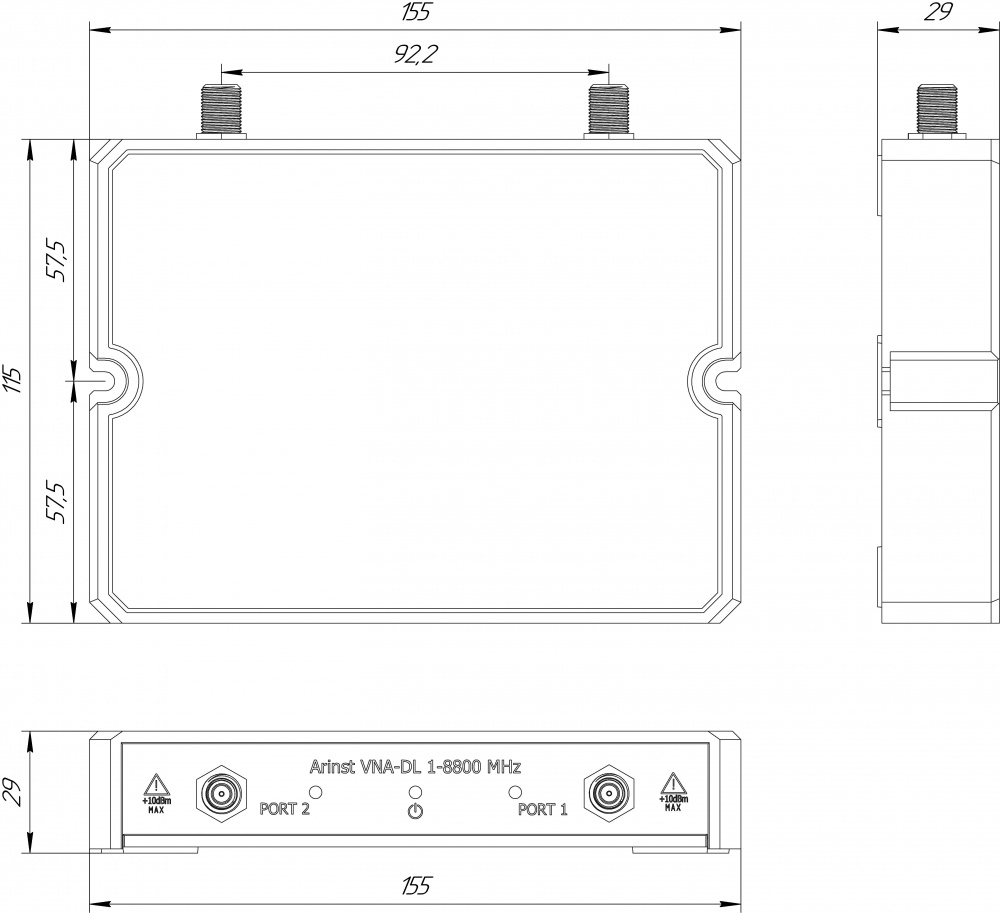

• малая масса и размеры: 250 грамм, 155×127×29 мм

¹ Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной двухпортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

² Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования (Гц).

³ Зависит от величины затухания в кабеле и является пределом индикации

Диаграммы и графики

Интерфейс управления прибором

Пункт меню графики

Пункт меню калибровка


Пункт меню трассы

Пункт меню маркеры

Пункт меню сканирование

Характеристики фильтра нижних частот (LPF)

Характеристики фильтра верхних частот (HPF)

Характеристики полосового фильтра (BPF)

Блок-схема двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz
