Направленная, панельная антенна КP14-1500 с коэффициентом усиления 14 дБ рекомендуется для использования совместно с  оборудованием, работающим в частотном диапазоне 1400-1600 МГц.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
305  x   305  x   115

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
310  x   310  x   90
Масса в индивидуальной упаковке, грамм
1400
Количество товаров в групповой упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
1400-1600
Усиление антенны, дБ
14
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
100
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

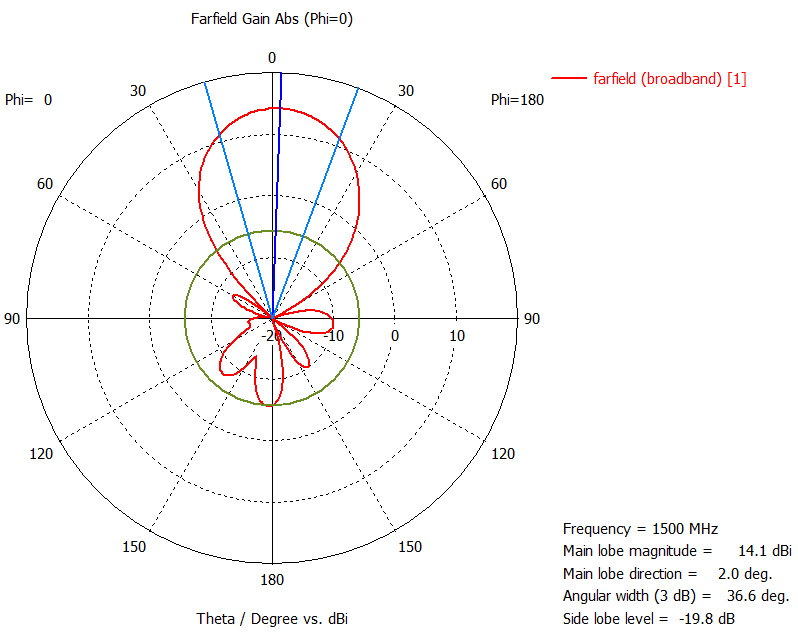

Диаграмма направленности Е-плоскость: ДН1500E.jpg

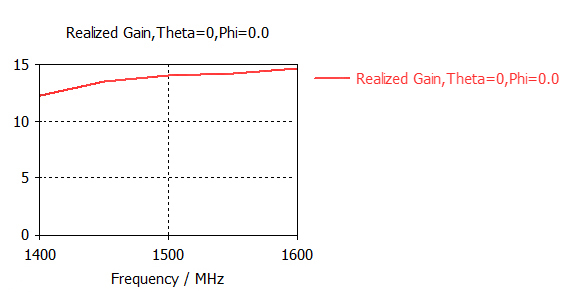

Коэффициент усиления: Кус.jpg

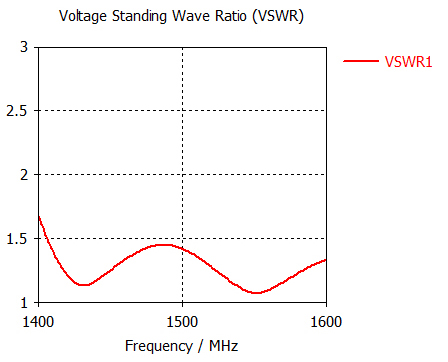

КСВ: КСВн.jpg

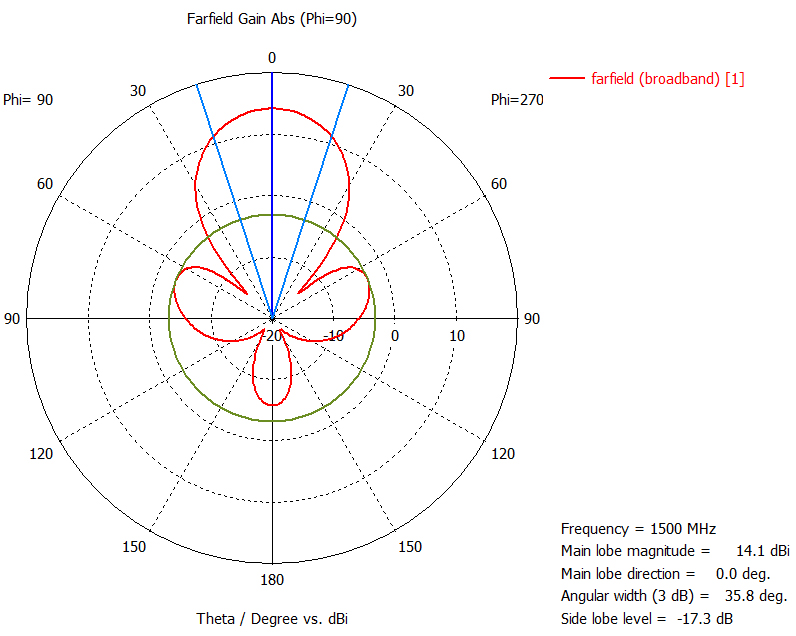

Диаграмма направленности Н-плоскость: ДН1500H.jpg

Комплектация:

Антенна KROKS KP14-1500
Хомут для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
