Техническая документация:


Антенна KC6-700/2700T предназначена для усиления сотового сигнала стандарта GSM900/1800, 3G, 4G/LTE в местах неуверенного приема.

Корпус антенны выполнен из АБС (ABS) пластика, не боится воздействия УФ лучей и осадков.

Варианты установки антенны KC6-700/2700T:

  • на автомобили (преимущественно грузовые) для усиления сотовой связи,
  • терминалы,
  • банкоматы и тд.

Характеристики антенны:

  • работает в 4-х диапазонах (GSM 900/1800, 3G, 4G)
  • комплектуется трехметровым кабелем RG58 с низкими потерями
  • влагозащищенное исполнение
  • комплектуется разъемами SMA(male), FME(male), F(male). (Стандартный разъем SMA. Антенны с разъемами FME и F изготавливаются под заказ)

Габариты (длина , ширина , высота ), мм
480  x   107  x   45

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
480  x   107  x   45
Масса в индивидуальной упаковке, грамм
400

Антенны- характеристики :

Рабочий диапазон частот, МГц
880-960
1700-2700
Усиление антенны, дБ
3-6
КСВ в рабочем диапазоне частот, не более
4
Поляризация
Вертикальная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
40
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
LTE 2600
UMTS 2100
GSM 1800
LTE 1800
GSM 900
LTE 800, LTE 900
UMTS 900
Многодиапазонная
Тип монтажа
на стену
Тип исполнения
Всенаправленная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

Диаграмма направленности в горизонтальной плоскости: ДН900.jpg
Диаграмма направленности в горизонтальной плоскости: ДН1800.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2600.jpg
КСВН: VSWR.jpg

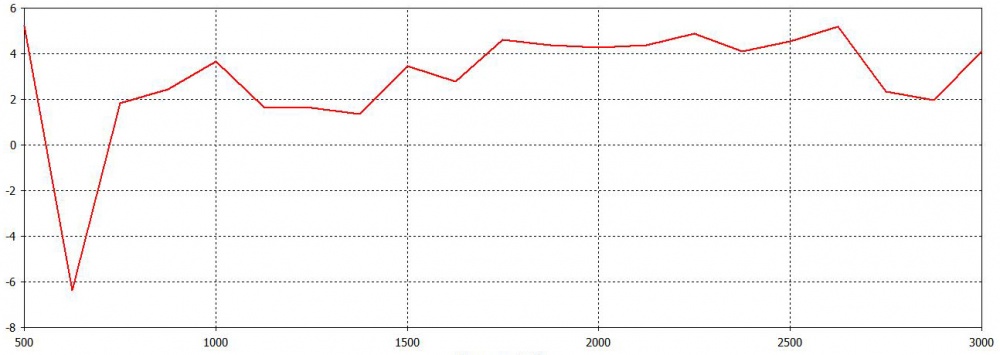

Коэффициент усиления: Ку.jpg

Комплектация:

Антенна KROKS KC6-700/2700T
Кронштейн угловой
Руководство по эксплуатации (паспорт)
Упаковка
