Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • фиксация измерительного оборудования в раздвижном держателе;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
250  x   250  x   140

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
250  x   250  x   140
Масса в индивидуальной упаковке, грамм
1400

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
790-960
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 2,4ГГц
LTE 800, LTE 900
LTE 1800
GSM 900
GSM 1800
UMTS 900
LTE 2600
UMTS 2100
Многодиапазонная
Тип исполнения
Панельная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

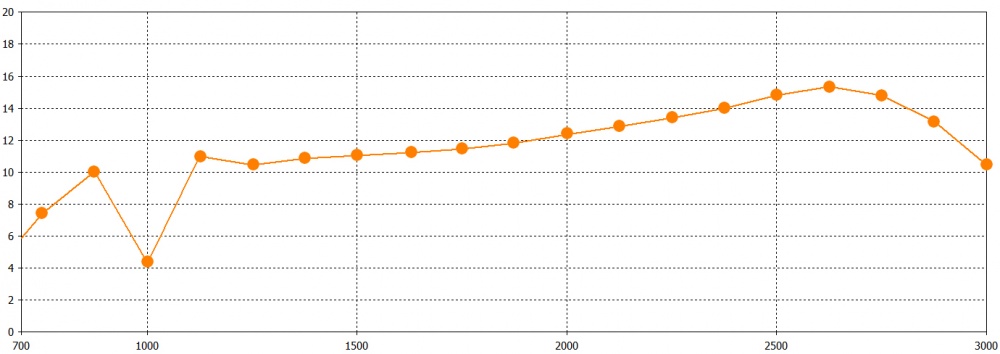

Коэффициент усиления: GAIN.jpg

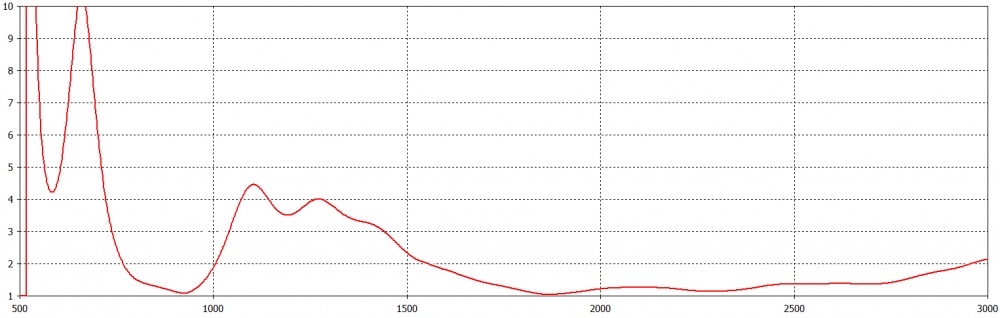

КСВН: VSWR.jpg

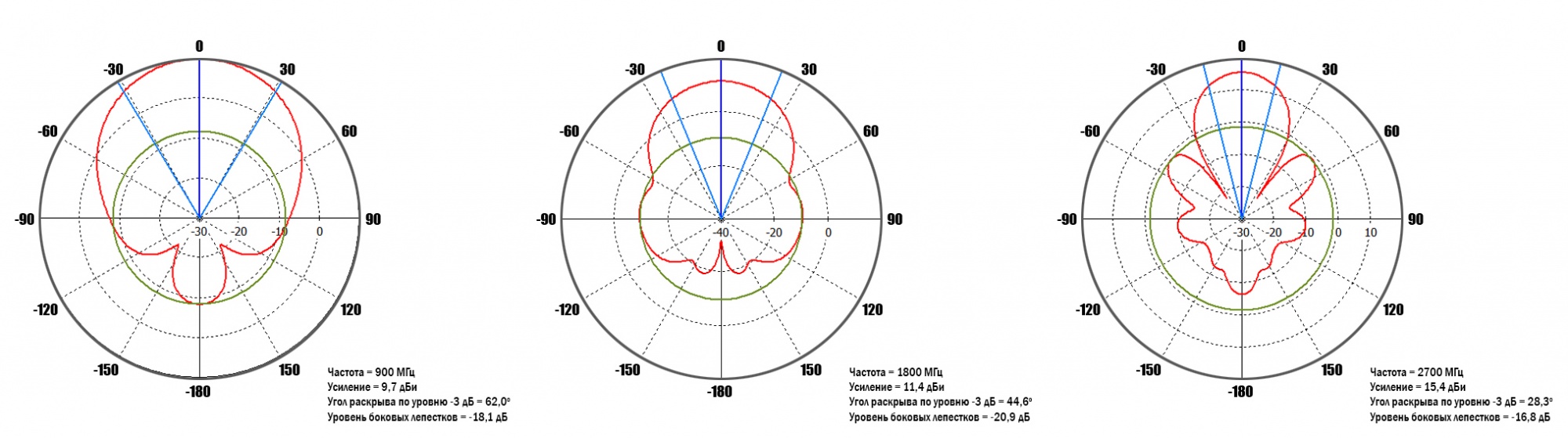

Диаграмма направленности в вертикальной плоскости: diagram-900MHz-0-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-1800MHz-0-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-2700MHz-0-deg.jpg

Комплектация:

Антенна со съемной рукояткой
Раздвижной держатель для фиксации измерительного оборудования
Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
Паспорт
Упаковка
