Техническая документация:


Адаптер KROKS KSS-Cse M.2 - это закрытый металлический бокс, позволяющий разместить промышленные модемы форм-фактора M.2 и SIM-карту.
Встроенный стабилизатор напряжения позволяет компенсировать потери напряжения в USB кабеле при длине линии более 3 метров.

Мы не гарантируем стабильную работу модема при длине кабеля более 3 метров!

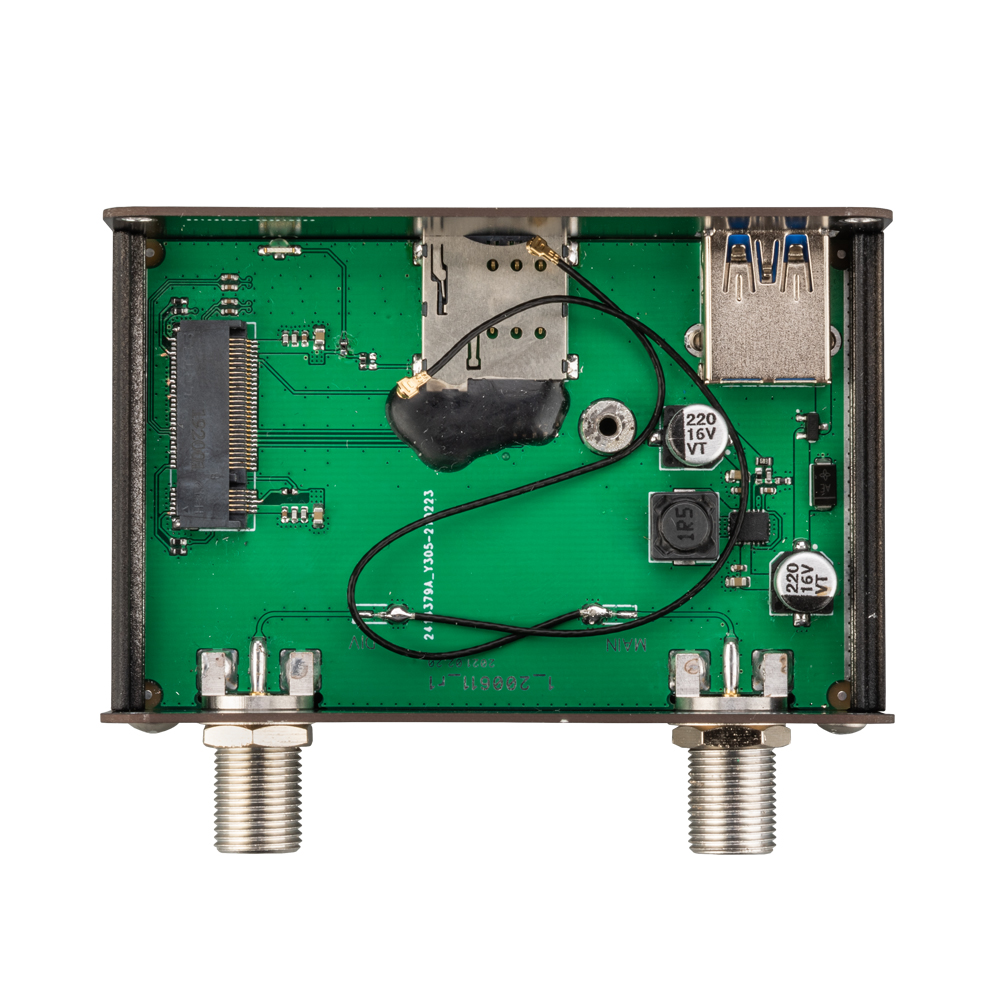

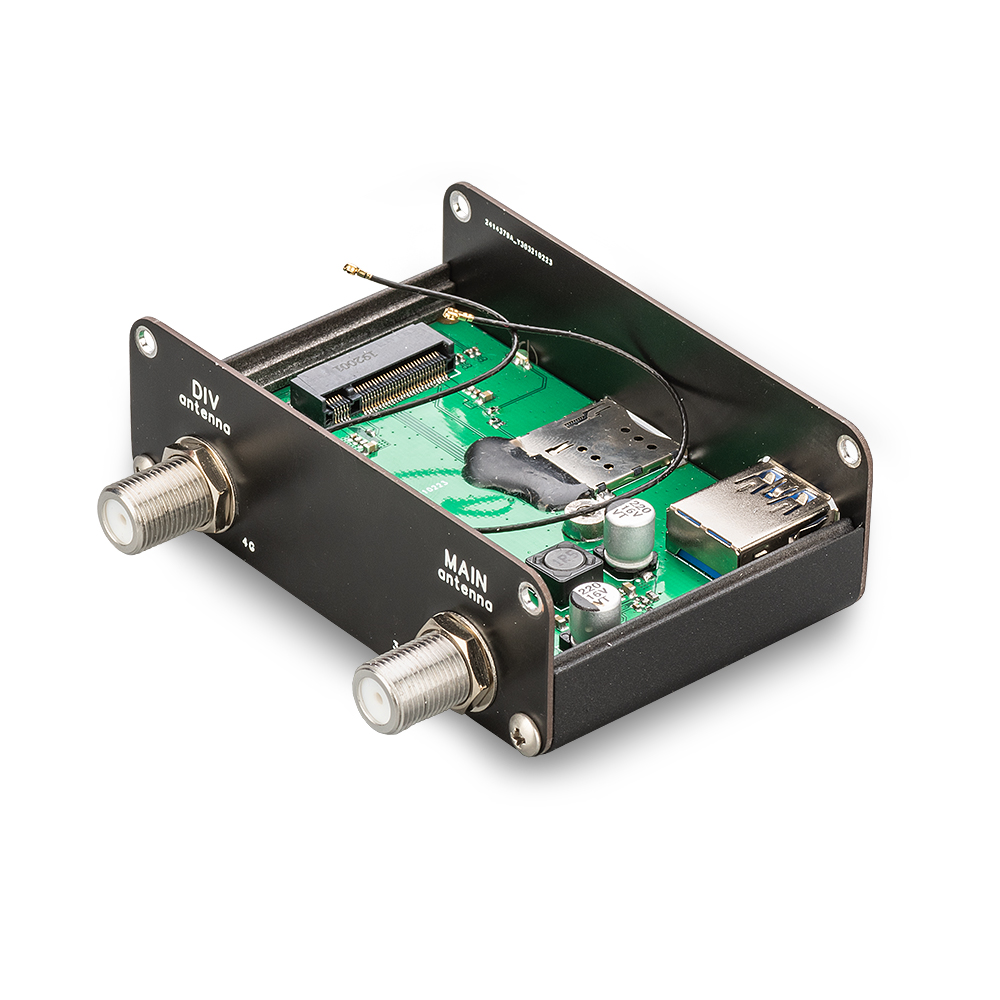

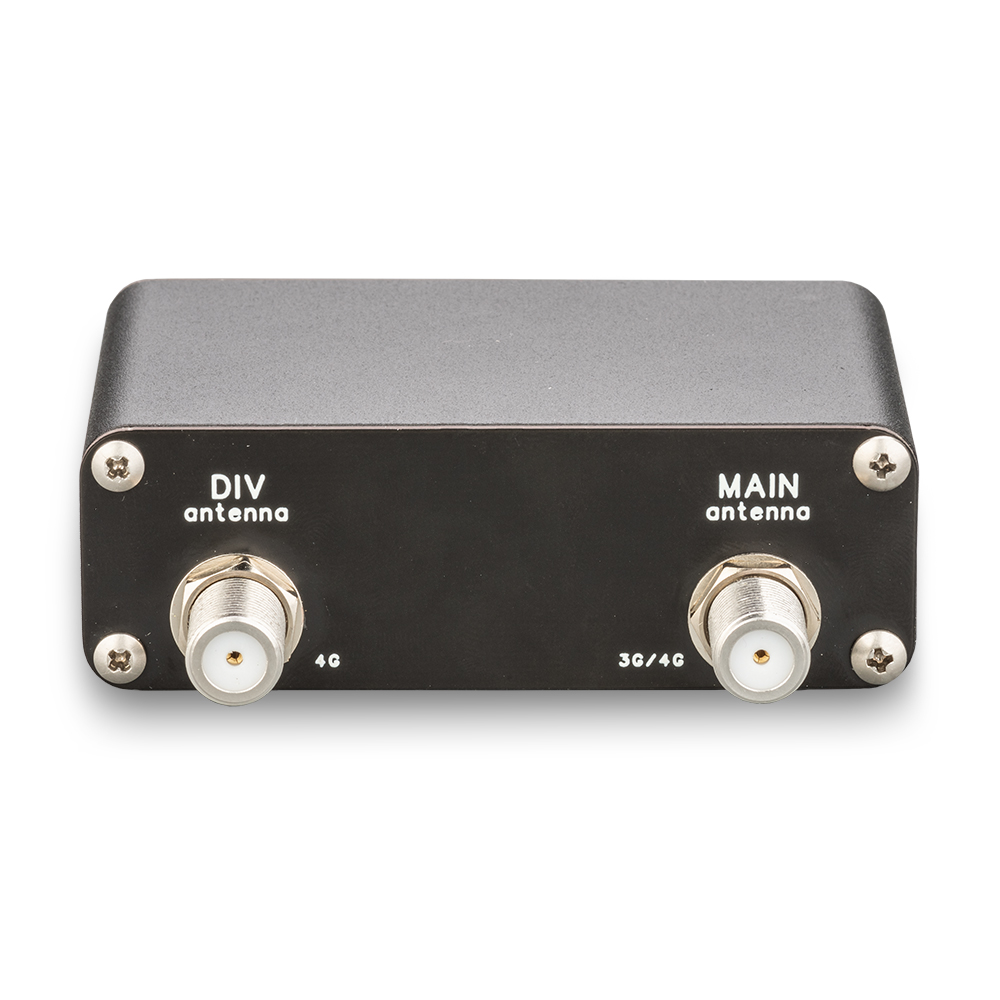

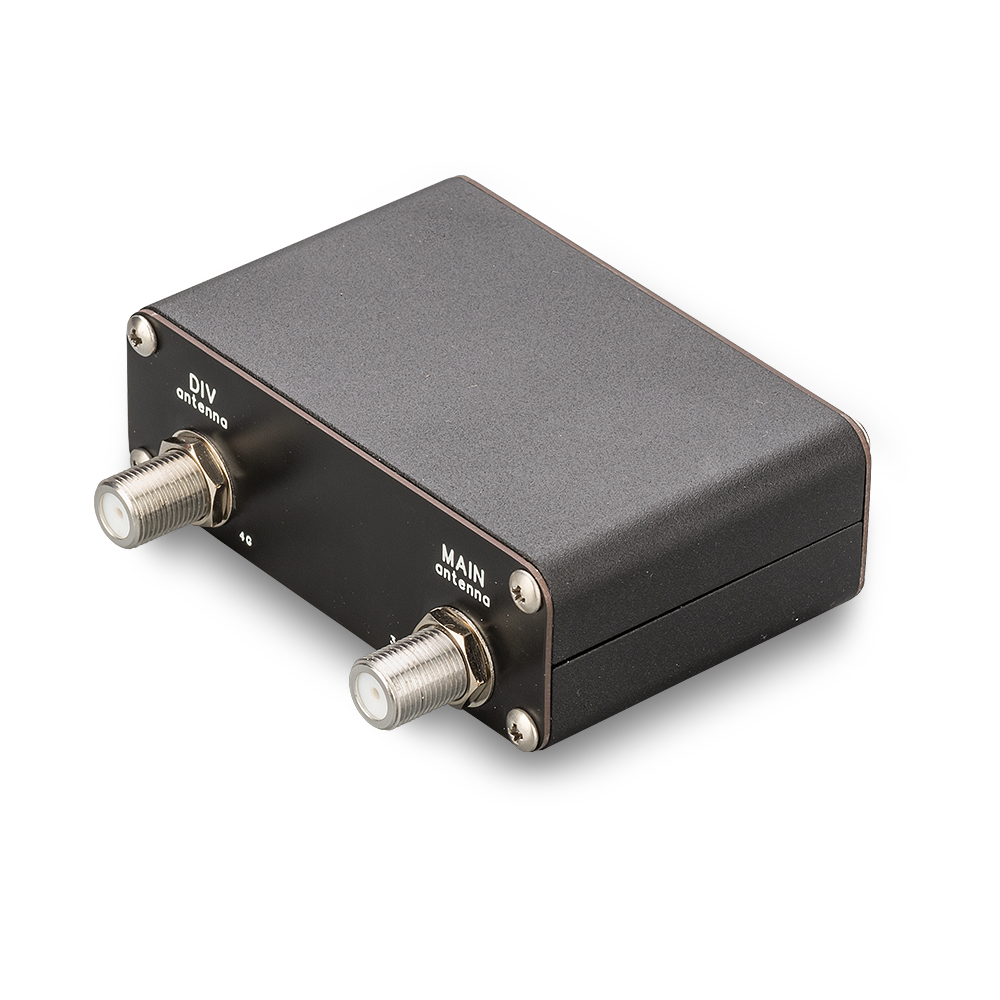

Подключение адаптера к внешней антенне осуществляется через два разъема на торце корпуса. Для подключения к антенне с двумя разъемами (MIMO 2x2) используйте разъем MAIN для вертикальной поляризации, DIV для горизонтальной. Подключение модема внутри адаптера осуществляется с помощью встроенных пигтейлов с разъемами MHF4(IPEX4) для модемов m.2.
На выбор заказчика доступны два типа разъемов: 50Ом SMA(female) или 75Ом F(female). Тип разъема для подключения внешней антенны выбирается над ценой товара при заказе.

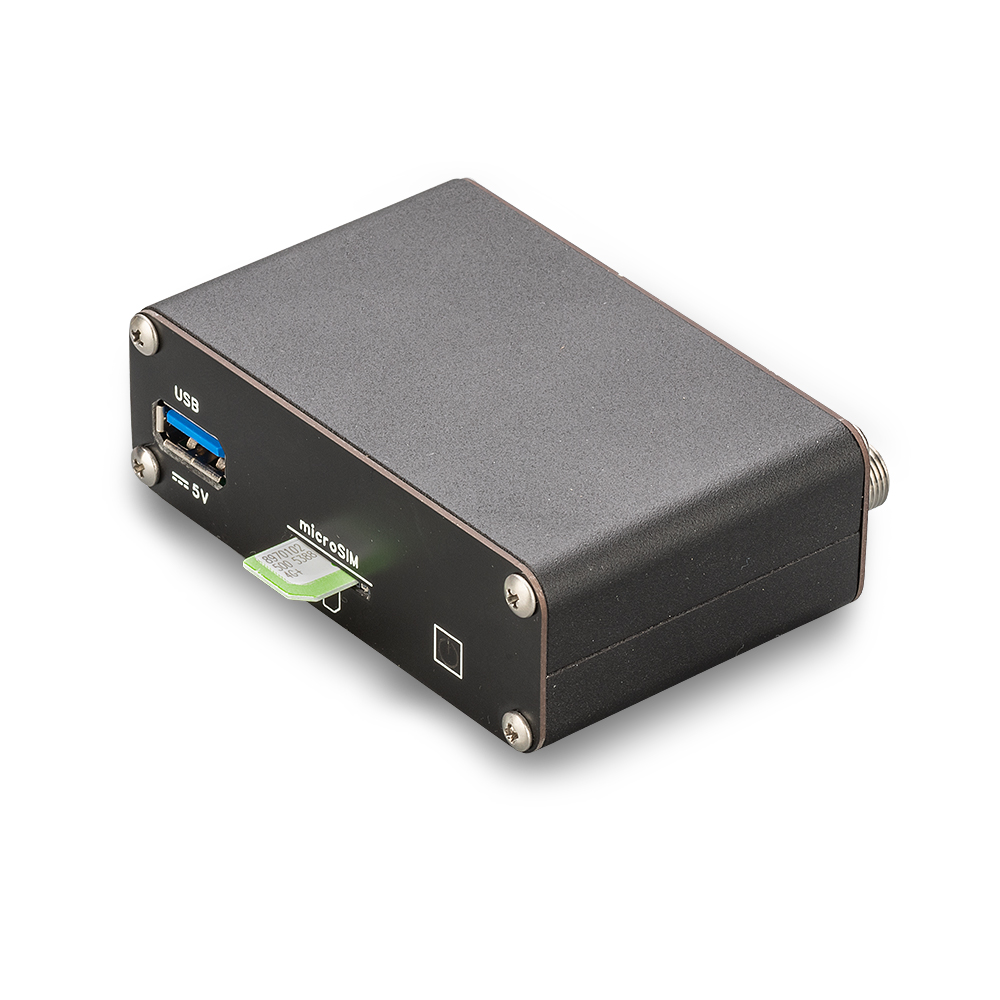

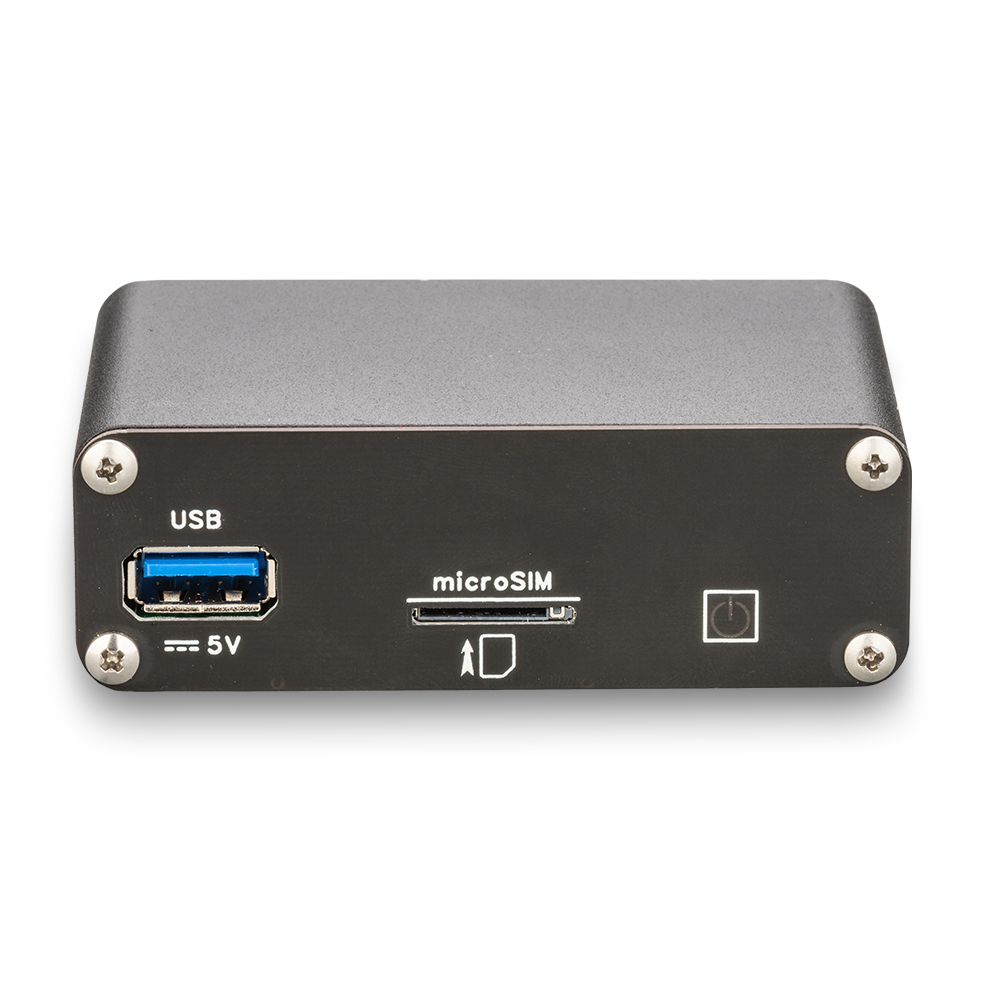

На другом торце адаптера размещены:

  • порт USB 3.0
  • приемник SIM-карты формата micro-SIM
  • индикация питания модема

Адаптер подключается через USB порт к роутеру или компьютеру. Питание модема осуществляется по USB кабелю, напряжение питания 5 В.

KROKS KSS-Cse M.2 поддерживает M.2 модемы LTE категорий cat.4, cat.6, cat.12, cat.16(в режиме MIMO 2X2).

Внимание! Модемы не входят в комплект поставки и покупаются отдельно!

Поддерживаемые типы модемов:

  • Quectel: EM05-E, EM06-E, EM12-G, EM120R-GL, EM160R-GL
  • Simcom: SIM7600-H-M2, A7906E-M2, SIM7906-M2, SIM7912G-M2
  • Sierrawireless: EM7455, EM7430, EM7431, EM7421, EM7411, EM7511, EM7565

Комплект поставки:

  • адаптер KROKS KSS-Cse M.2
  • П-образный кронштейн для крепления к стене
  • паспорт изделия
  • USB кабель 0,5 метра
  • картонная упаковка
Габариты (длина , ширина , высота ), мм
100  x   81  x   27

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
125  x   105  x   35
Масса в индивидуальной упаковке, грамм
200

Роутеры:

Количество SIM-карт
1
Количество модемов
1
Интерфейсы
USB

Характеристики модема:

Стандарт
GSM, GPRS, EDGE, 3G, HSDPA, HSUPA+, 4G, LTE
Диапазон частот
800/850/900/1800/1900/2600МГц
Антенный разъем
SMA(female)- 50Ом, F(female)-75Ом

Комплектация:

Адаптер KROKS KSS-Cse M.2
П-образный кронштейн для крепления к стене
паспорт изделия
USB 2.0 кабель 0,5 метра
картонная упаковка
